電源コードを確保したところで一気に配線。

コードをハンダ付けして回路とソケット、電源とを接続します。

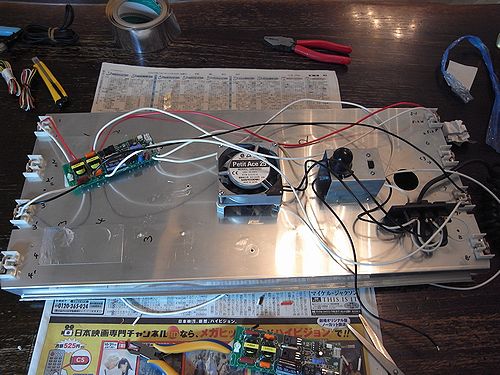

1回路分の接続が完了しました。

順調に作業を進めてきましたが、ここでちょっとポイント。
インバータ回路への電源を確保します。

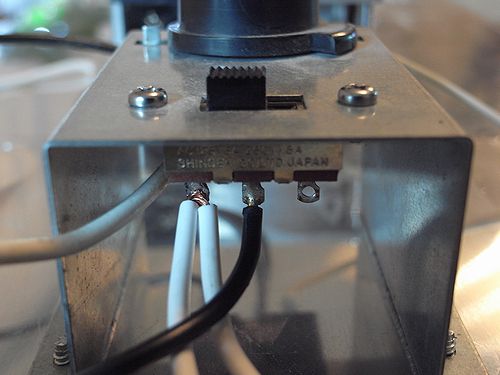

ロータリースイッチの横にある周波数切り替えスイッチ。
ここから電源をとります。

左の白いコード2本が今回改造した部分です。
真ん中の黒いコードの左が50Hz。右が60Hz。
うちは関東ですので、50Hzを使います。

もともとついていた50Hz用のコードを外して、新たに2本をハンダ付け
しました。

60Hzの方は使わないので、撤去。

早速、テスト。
安定器がなくなった分、持ち運びも楽です。

コンセントにさしてスイッチON!

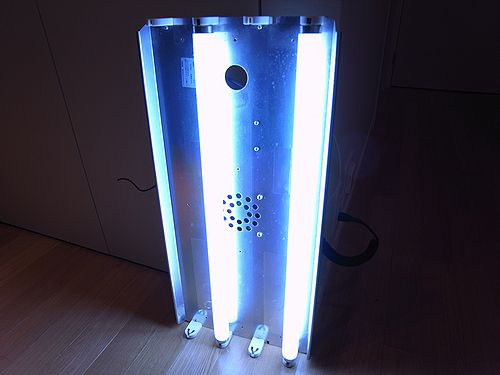

おお、ちゃんと点きました!!!

照度計はないですが、こころなし明るくなったような。

この勢いで、残り1回路も付けてしまいましょう。
